Place of Origin: | CHINA |
Nazwa handlowa: | JJR |
Orzecznictwo: | ISO9000 |
Model Number: | YKD9320E |
Minimum Order Quantity: | 1set |
---|---|
Packaging Details: | in wooden cases |
Delivery Time: | 1month |
Payment Terms: | T-T , L/C |
Supply Ability: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
High Light: | Maszyna fazowanie zęba przekładni,przekładni Fazowanie i zaokrąglanie Maszyna |

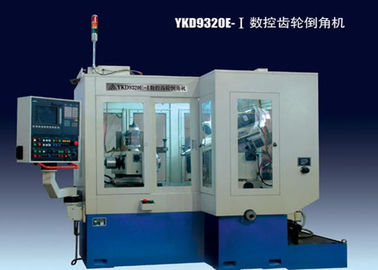

12 kVA biegów Fazowanie maszyna z Siemens 802D 4 Axis CNC System, Carbide Cutters Alloy
Opis:

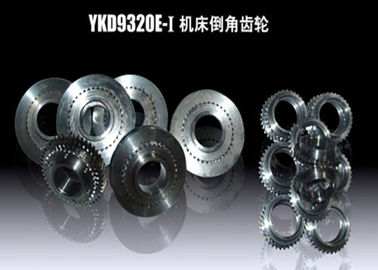

Jest to maszyna CNC przeznaczona głównie do fazowania biegi przesunięcie skrzyń biegów stosowanych w samochodach. Tarcza koła zębate i przekładnie typu pierścień z ostrymi narożnikami i okrągłe narożniki mogą być umieszczone na tej maszynie. Frezy ze stopów węglika są mocowane mechanicznie na maszynie. Urządzenie jest modułowy zaprojektowane i poziomo, i wyposażone w pełnej obudowy. Zasada działania urządzenia jest przerywana ząb fazowanie zęba. Maszyna wyposażona w SIEMENS 802D 4-osiowe CNC skosy systemowych jednocześnie zębów po obu stronach symetrycznie względem środka koła zębatego wykonywana z dwóch frezów twarzy. Ruch posuwu maszyny odbywa się przez trwałość. Po zakończeniu jednego zęba, wrzeciona do cięcia zwalnia i indeksy detalu do fazowania następnego zęba. Charakteryzuje się wysoką sprawnością, optymalną jakość obróbki i łatwość obsługi, urządzenie może zaspokoić potrzeby zarówno małych partii próbnej produkcji nowych produktów i produkcji masowej.
Dane techniczne:
Max. Średnica pracy | mm | φ200 |
Max. Moduł pracy | mm | 5 |
Otwór wrzeciona roboczego | φ90H6 | |
Otwór wrzeciona frezu | 07:24 (Taper) ISO40 | |
Otwór wrzeciona frezu adapterem | φ14H6 | |
Kąt fazowania: rogi | 80 ~ 130 ° | |
Regulacja kąta wrzeciona frezu: poziomy | 0 ~ 45 ° | |
Max. przesuw wrzeciona frezu | mm | 200 |
Pionowa regulacja workhead | mm | 150 |
Trawers Pozioma workhead | mm | 200 |
Prędkość wrzeciona frezu | rpm | Do 5000 |
Wydajność | Zęby / m | > 60 |
Łączna moc maszyny | KVA | 12 |
Wymiary gabarytowe (dł x szer x H) | mm | 2100 x 1650 x 2140 |
waga netto | kg | 4500 |
Profil firmy:
Firma Yong Heng zgromadziła wielu doświadczonych ekspertów. Zespół ten jest prowadzony przez ludzi ma na wieloletnim doświadczeniu i wypełnione młodych, energicznych inżynierów. Z silną badania i rozwijających zdolności, nasza firma szuka nadzwyczajnych wysiłków na rozwoju kompletnych zestawów maszyn biegów. Teraz jesteśmy w stanie zapewnić podstawowych produktów w następujący sposób nasz Klient: czopiarki biegu, proste Bevel Gear Agregaty, Spiral Bevel Gear Generatory Spiral Bevel Gear Grinders, hipoidalnych przekładni Testery, biegów Lappers, biegów Hartowanie Press biegów fazowanie maszyny, sprzęt Hobbers, Honing Maszyny, pionowe i poziome centra obróbcze, Specjalne precyzyjne prędkości Reduktory, roll Stander dla rur bez szwu Stretch Zmniejszenie Mill, przekładniowe Coupling rodzinne, depresja urządzeń napędowych i środowiskowych Sprzęt ochronny z 16 rodzajów, ponad 30 rodzin i ponad 150 typów i specyfikacji , Firma koncentruje się na rozwoju ciężkiego obowiązku, duże maszyny CNC biegów, które są pilnie potrzebne przez rząd i sprawia uprzemysłowić tak szybko, jak to możliwe, szeroki wybór zaawansowanych maszyn biegów do rynku. Firma korzysta z oprogramowania do projektowania 3D wiodącej do opracowywania i projektowania. Firma łączy produkcję z badań i rozwoju poprzez współpracę z Uniwersytetem Tianjin i innych uczelni przez wiele lat.
