Miejsce pochodzenia: | Jiangsu Chiny |
Nazwa handlowa: | Hengyang |
Orzecznictwo: | ISO9001-2000 |
Numer modelu: | DW50CNC |
Minimalne zamówienie: | 1 |
---|---|
Szczegóły pakowania: | Zgodnie z życzeniami klientów |
Czas dostawy: | 60days |
Zasady płatności: | 30% zaliczka przez TT, 70% przed wysyłką |
Możliwość Supply: | 20 miesięcznie |
Nazwa: | Giętarki hydrauliczne | System chłodzenia:: | Chłodzenie wodne |
---|---|---|---|
High Light: | Zimna giętarka,giętarka rur cnc |

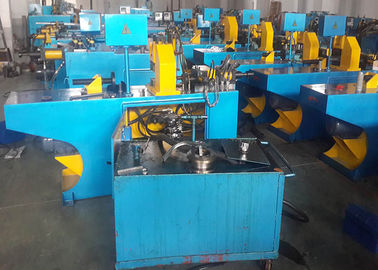

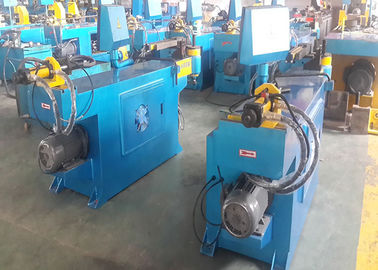

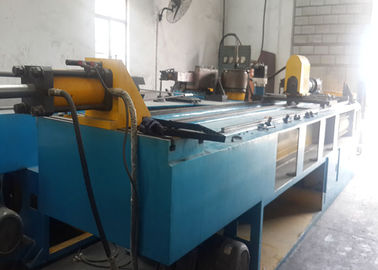

Automatyczna hydrauliczna rurka do gięcia DW50CNC, zimna giętarka do rur
Szybkie szczegóły
Stan: Nowy Miejsce produkcji: Jiangsu China
Numer modelu: DW50CNC Typ maszyny: Maszyna do gięcia rur i rur
Surowiec: Zasilanie: hydrauliczne
Certyfikacja: CE i ISO: Gięcie na zimno i grzanie
System chłodzenia: chłodzenie wodą Dodatkowe usługi: końcowe formowanie
Główne parametry techniczne mechaniczne:
Nie. | Główne parametry techniczne | Wartości parametrów | Uwagi |
1 | Maksymalna zdolność zgięcia | Ф50 × 2 mm | |
2 | Maksymalna długość gięcia | 2500 mm | |
3 | Promień gięcia | R35-250 | |
4 | Maksymalny kąt zgięcia | 195 stopni | Dokładność zgięcia ± 0,1 ° |
5 | Maksymalna liczba zginania | 20 sztuk | |
6 | Pręd gięcia | 44 ° s | |
7 | Kąt obrotu | 0 ~ ± 360 ° stopnia | Dokładność kąta ± 0.1 ° |
8 | Dokładność podawania | ± 0,1 mm | |
9 | Ciśnienie nominalne systemu | 12 Mpa | |
10 | Przemieszczenie pompy olejowej | 19 l / min | |
11 | Zwijanie pojemności pamięci programu | 500set | |
12 | Moc serwomechaniczna | 400W | |
13 | Automatyczne zasilanie siłownika serwonapędowego | 1,5 kW | |
14 | Moc silnika | 5.5KW | |
15 | Całkowite wymiary | 4000 x 750 x 1400 | |
16 | Waga | 1400 kg | |
17 | Olej hydrauliczny | 32 # oleje hydrauliczne (zima) | 46 # oleje hydrauliczne (lato) |
cechy
1. Pełne wyposażenie typowego i liczbowego sterowania (NC).
2. Karmienie i narożniki samochodu są sterowane serwo przestrzeniami.
3. Napęd serwomechanizmu kątowego, wysoka precyzja, wysoka sprawność.
4. Użyj ekranu dotykowego z dostępnymi komputerami komputerowymi, mocnymi.
5.500 zestawów zginania danych, różne kąty w jednym ruchu
6. Regulowany uchwyt trzpienia może powodować podwójne i wielowarstwowe zmiany gięcia w regulacji.
7.DW-CNC to ekonomiczne, karmione i przestrzenne kąty są ręczne mechaniczne, oszczędzając koszty użytkowników.
8. Specjalnie zaprojektowane trzpienie automatyczne lub ręczne smarowanie.
Materiały aplikacyjne: stal, stal nierdzewna, mosiądz, rury aluminiowe i inne kształty.
Specjalne akcesoria: specjalne oprzyrządowanie, deski bez zmarszczek, pomocnicze urządzenia naciskowe.
Prace
Maszyna składa się z głównego mechanizmu napędowego, korpusu trzpienia, górnego mechanizmu posuwu, mechanizmu podawania kół, urządzenia do podawania wózka, głównej części serwomechanizmu kąta, układu elektrycznego i elementów systemu hydraulicznego. Podczas pracy pompa napędzana silnikiem, olej dociskowy jest dostarczany przez ekran dotykowy, aby ustawić parametry, mikrokomputer (PLC), aby wydać instrukcje sterujące zaworem elektromagnetycznym w celu otwarcia, zamknięcia, tak aby cylindry w określonej kolejności i Regularności, aby uzyskać wysoką precyzję, zginając cel trójwymiarowej przestrzeni systemu rur.
Przegląd maszyn:
DW50 CNC automatyczna jednostronna głowica hydrauliczna do gięcia rur sterowanie mikrokomputerem, napęd hydrauliczny, chińskie napisy, interaktywna obsługa ekranu dotykowego, specjalnie zaprojektowany narożnik, zacisk hydrauliczny Automatyczna regulacja obrotów serwomechanizmu, kąt blokady, serwomechanizmy automatyczna długość łokcia, Trójwymiarowa trójwymiarowa rura zgniatająca, jest ekonomicznym i praktycznym modelem obróbki rur, głównie do akcesoriów motoryzacyjnych, motocyklowych i innych wielopokątnych, precyzyjnych obróbek rur.
Główne składniki i główne elementy mechaniczne
1 Maszyny głównie z wysokiej jakości konstrukcji spawanej blachy stalowej, wysokiej wytrzymałości, dużej sztywności.
2 Struktura przy użyciu piaskowania i spryskiwania rdzą.
3 Ekran dotykowy z firmą Hitec, Ltd. z Tajwanu o pochodzeniu 10,4 cala, "HITEC"
4 Delta przyjmuje importowane sterowniki programowalne i serwonapędy, serwosilniki do japońskiego pochodzenia Mitsubishi Electric, kompaktowe, precyzyjne i długowieczne.
5 Przełączniki zbliżeniowe i enkodery to japońskie "OMRON" i japońskie "NEMICOM", mocne uszczelnienie
6 Pompa ze znanego markowego zaworu elektromagnetycznego "High Hi Hydraulic" firmy Taiwan importowane marki, poziom oleju "Asada hydrauliczny" ma przejrzysty i intuicyjny wyświetlacz.
Główna funkcja mechaniczna
1 Wprowadź zarówno programowanie, jak i interakcję, bezpośrednio na ekranie, i wyjaśnij wszystkie wybrane przez siebie wiadomości w języku chińskim.
2 Programy i dane mają ochronę hasłem.
3 łuki, narożniki i sterowanie silnikiem servo.
4 Pojedynczy zestaw kół w tym samym elemencie formy może zmieniać się w zależności od wyboru funkcji krzywizny 6D.
5 Mechaniczny system sterowania posiada funkcjê zliczania przetwarzania i funkcjê autodiagnozy usterek.
6 Maszyny z ochroną bezpieczeństwa i zabezpieczeniem przed zatrzymaniem awaryjnym.
