Place of Origin: | China |
Nazwa handlowa: | TMB |
Orzecznictwo: | CE/ISO |
Model Number: | WC67Y-250x7000 |
Minimum Order Quantity: | 1 |
---|---|
Delivery Time: | 60 Days |
Payment Terms: | T/T |
Supply Ability: | 10 sets/month |
Hydraulic Force: | 500 Tons | Working Lebgth: | 14000 |
---|---|---|---|
Woeking type: | 2 working together | Working Principle: | CNC |
High Light: | Giętarka hydrauliczna płyta,blacha giętarka |

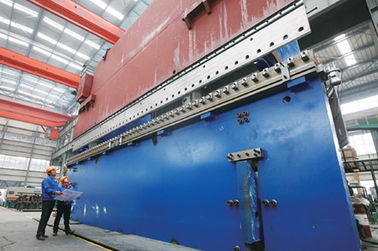

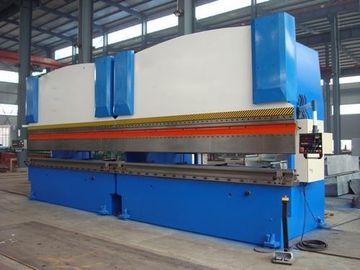

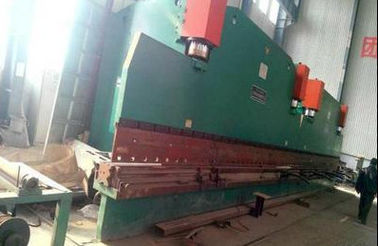

Gięcie rur hydrauliczna maszyna z 2 Zestawy Synchronizacja Working Together CNC
Gdy chcemy produkować słup światła, musimy zaginać blachy stalowej o giętarki. często używamy 2 zestawy Giętarka przez bardzo długi słup światła. Dwa urządzenia mogą pracować razem przez kontrolę synchronizacji hydraulicznego i elektrycznego.
Sprzęt ten model stosowany jest głównie do gięcia metalu, wybór właściwej formy, może być zgięta w urządzenia różnych kształtach .To jest sterowane hydraulicznie, forma jest w górę / w dół przez cylinder.
Blok mechaniczny iz powrotem przyrząd został wyposażony w skoku licznika, łatwe w użyciu, maszyna intuitive.The główne funkcje, jak: szybko, powoli, ciśnienie utrzymać, szybki powrót itp, powinny być wygodne i niezawodną pracę.
Synchronizacja hydrauliczna maszyna jest bardzo dobra, więc dokładność pracy i powtarzalność dokładności pozycjonowania są wysokie, górna forma posiada mechanizm dostrajajàcà i można wyregulować położenie wysokość każdej części formy, aby upewnić się, że praca na zginanie, jednolita szczelina pomiędzy górną i dolną formę, w celu poprawy dokładności kąta gięcia.
Parametry techniczne
Model | Nacisk KN | Długość Plate mm | Kolumna Dystans mm | Gardło Głębokość min | Ślizgać się Uderzenie mm | Moc silnika kW |
WC67Y40 / 2200 | 400 | 2200 | 1700 | 200 | 100 | 4 |
WC67Y40 / 2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50 / 2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50 / 3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63 / 2500 | 630 | 2500 | 1900 | 250 | 120 | 5,5 |
WC67Y63 / 3200 | 630 | 3200 | 2500 | 250 | 120 | 5,5 |
WC67Y80 / 3200 | 800 | 3200 | 2500 | 250 | 120 | 5,5 |
WC67Y80 / 4000 | 800 | 4000 | 3000 | 250 | 120 | 5,5 |
WC67Y100 / 2500 | 1000 | 2500 | 1900 | 320 | 120 | 7,5 |
WC67Y100 / 3200 | 1000 | 3200 | 2500 | 320 | 120 | 7,5 |
WC67Y100 / 4000 | 1000 | 4000 | 3000 | 320 | 120 | 7,5 |
WC67Y100 / 5000 | 1000 | 5000 | 4000 | 320 | 120 | 7,5 |
WC67Y125 / 2500 | 1250 | 2500 | 1900 | 320 | 120 | 7,5 |
WC67Y125 / 3200 | 1250 | 3200 | 2500 | 320 | 120 | 7,5 |
WC67Y125 / 4000 | 1250 | 4000 | 3000 | 320 | 120 | 7,5 |
WC67Y125 / 5000 | 1250 | 5000 | 4000 | 320 | 120 | 7,5 |
WC67Y160 / 3200 | 1600 | 3200 | 2500 | 320 | 200 | 11 |
WC67Y160 / 4000 | 1600 | 4000 | 3000 | 320 | 200 | 11 |
WC67Y160 / 5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160 / 6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200 / 3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200 / 4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200 / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200 / 6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250 / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 18,5 |
WC67Y250 / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 18,5 |
WC67Y250 / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 18,5 |
WC67Y300 / 4000 | 3000 | 4000 | 3300 | 400 | 250 | 22 |
WC67Y300 / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300 / 6000 | 3000 | 6000 | 5800 | 400 | 250 | 22 |
WC67Y400 / 5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400 / 6000 | 4000 | 6000 | 4800 | 400 | 250 | 30 |
WC67Y500 / 6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y600 / 7000 | 6000 | 6000 | 5600 | 400 | 300 | 45 |
WC67Y700 / 7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
główna konstrukcja
Urządzenie to składa się z następujących elementów: układu hydraulicznego, łóżko, suwaki, z powrotem mechaniczny podajnik bloku, byłego Rolki oporowe, elektryczne itd B składa się z lewej kolumny, prawa kolumna, pompy oleju i pracy stole, cylinder jest ustalony w column.A mechaniczny blok fixxed w cylindrze, odległość blok ruchomy wyświetlacz był przez thec licznik liczb. Były rolka może wspierać blachy stalowej, Stop urządzenie zamocowane na tylnej karmienia, odległość podróży jest wyświetlany przez licznik. Górną formę można ustawić się w dół, aby zapewnić jednolitą szczelinę między górną i dolną formę, w celu poprawy dokładności kąta gięcia. Główną funkcją sterowania: ruch ciągły, pojedynczy skok, odległość pełzania, przełącznik nożny, funkcje samozaciskowe.
System hydrauliczny
Układ hydrauliczny składa się z pompy zębatej, zaworu, elementów rurowych i zaworów tak on.Hydraulic przyjmuje skład serii zaworu, rurociąg stała się treściwy, utrzymania i debugowania wygodne. Rurociąg hydrauliczny powinien zrobić kwasowo-mycie, a następnie zainstalować.
Układ elektryczny
Urządzenie Układ elektryczny składa się z skrzynki elektrycznej, działają tabeli, przytrzymać przycisk.
Specyfikacja głównym
Napięcie pracy system jest 400V 50Hz;
Temperatura otoczenia wynosi -5 ℃ ~ 45 ℃;
inna ochrona
Każdy silnik z wyłącznikiem zrobić aktualny krótkie ochronę;
Każdy silnik z przekaźnikiem termicznym zrobić zabezpieczenie ładunku;
rolnicza pompa hydrauliczna i wyzerować wszystkie z górę iw dół wyłączników krańcowych robić ochrony granicznej;
Główny wyłącznik elektryczny obwód zasilania z wyzwalacz, działają na stół i przytrzymanie przycisku wszystkim z przycisku "Stop" pilne zdalnie wyciąć główne zasilanie elektryczne.
Wykonawczy standard urządzenia
A. GB / T14349-1993;
B. GB17210-7;
C. JB / T14349-1992;
D. GB8768-83;
E. GB5226.1-2002 Native obecny standard elektrycznego sterowania urządzenia.
Producenci głównych komponentów
Nazwa składnika | Specyfikacja | ||||
Łożysko | Rodzaj | Dwurzędowe wahliwe łożyska | |||
Producent | Grupa łożyska Luoyang / Wafang grupa łożyska | ||||
Twardość | HB220-260 HRC45-50 | ||||
Producent | Nanjing żelaza i stali grupa Kucie Huaxiang Steel Co., Ltd | ||||
płyta bazowa wsporniki boczne | Materiał | Q235A | |||
Produce sztuki | Spawana konstrukcja, radzenia sobie ze stresem, CNC nudne i frezarki | ||||
Producent | Wuxiyijie Zwijarka Producing Co., Ltd | ||||
Skrzynia biegów | Rodzaj | Hartowana przekładnia redukcyjna cylindryczna | |||
producent | Jiangsu Guomao, Jiangsu Taixing | ||||
Główny silnik | Rodzaj | seria Y | |||
Producent | Wuxi Hongtai podnoszący Maszyn | ||||
układ elektryczny | Główne elementy elektryczne | Siemens | |||
czujnik przemieszczenia | Wuxi Rep Technology Co., Ltd | ||||
Hydrauliczny system | Pompa hydrauliczna | Rodzaj | pompa zębata | ||
Producent | Hefei Changyuan | ||||
zawór | Tajwan UOSHEN | ||||
Główne oleju pompa | Cylinder rod / Tłok | 45 # stalowa heatment leczenie HRC 48-50 | |||
Producent | Jiangsu Jiujiu / Jiangsu Sangpu | ||||
Główne uszczelki pompy oleju | seria yx | ||||
Producent | Tajwan Ding Zing |
Zakres dostawy i pakowania
Część A. ciała: Podstawowa struktura łóżko, główne urządzenie silnikowe i tak on.6, zakres dostaw i pakowanie
B. System hydrauliczny.
C. sterowanie elektryczne (szafka elektryczna, przycisk i tak dalej trzymać).
D. Elementy związane z całkowitym urządzeniem: były rolki nośnej itp.
Pliki E. techniczne dostarczenie przez maszyny:
za. Instalowanie rysunek, rysunek elektroniczny, odniesienie, świadectwo, wykaz załadunku kontenera.
b. Badanie materiałów, Raport obróbki cieplnej, materiał badania maszyn i tak dalej.
Niektóre naprawy kupującego
Instalacja urządzenia, układanie rur, przewodów i innych prac (m.in. fundamenty osadzone
zamienne, drugie iniekcyjne) muszą skończywszy na kupującego miejscu.
B. Deska i zainstalować ogrodzenie bezpieczeństwa arround urządzenia.
elementy uziemienia C. i inne niezbędne elementy.
Olej D. smarowania, tłuszcz smarowanie i tak inni, jak przedtem.
E. Zasilanie 380V / 50Hz moc wejściowa do głównego interfejsu mocy polu elektrycznym urządzenia.
F. Umów pracownikowi zrobić szkolenie na miejscu sprzedającego.
Kontrola i gwarancja
Czas trwania gwarancji maszyny wynosi 12 miesięcy (z wyjątkiem wszelkich materiałów eksploatacyjnych i narzędzi roboczych) od daty Świadectwa Towary przekazania, z wyjątkiem wszelkich operacji Miss sztucznej ignorancji. Sprzedawca jest odpowiedzialny za rozliczenia i mając wszystkie opłaty i wydatki związane z kosztami robocizny oraz materiałów spowodowane z uszkodzony zaprojektowane z machineryand / lub złego wykonania w okresie gwarancji (naprawy, wysyłanie nowych części, etc.)
W przypadku, gdy kupujący zauważy żadnych wad i / lub uszkodzenie towaru, Kupujący powiadamia theseller takiej usterki i / lub uszkodzenia faksem lub pocztą elektroniczną. Sprzedający zobowiązuje się naprawić lub wymienić wadliwy towar na nowe o dobrej jakości w ciągu 01 tygodnia po otrzymaniu powiadomienia Kupującego. Podczas okresu gwarancji, jeżeli podział okazuje się być ze względu na projektowaniu i / lub produkcji produktu sprzedawcę przewidzianego w niniejszym dokumencie, Sprzedawca będzie odpowiedzialny zaproponować rozwiązanie do podziału po techników sprzedawcy sprawdzić i potwierdzić odpowiednie zdjęcia i pisemne Wskazania, które powinny być dostarczane przez kupującego. Sprzedawca wyśle swoich inżynierów serwisowych w celu zapewnienia granicą usługi na miejscu, jak na życzenie Kupującego. Sprzedający pokryje odpowiednie koszty transportu krajowego, pokrywa płace inżynierów usługa "w okresie usług i zapewnić bilet w obie strony. Jednakże kupujący udziela pomocy inżynierów serwisowych sprzedawcy zastosować wizy i będą odpowiedzialni poniosą lokalnej rady, zakwaterowania i transportu ładunków w okresie służby, a także zapewnić im obsługę interpretacji odpowiednio.
Jeśli jakakolwiek awaria spowodowana inną niż projektowanie i / lub wytwarzania produktu sprzedawcę przewidzianego w niniejszym dokumencie, na życzenie Kupującego za granicą usługi Sprzedającego na miejscu dla mniej sprzedanych produktów, Kupujący ponosi następujące (w tym, lecz nie ograniczając się do) wydatków pasywa: odpowiedzialność, aby pomóc serwisanta Sprzedającego (y), aby zastosować wizy do kraju usługodawcy lub okolicy i pokrycie odpowiednich opłat wizowych, mając płac inżynierów serwisu Sprzedającego "podczas okresu serwisowego (normalnie 70USD / dzień), zapewniając okrągłodennej bilet powrotny, obejmujące lokalne wyżywienie, zakwaterowanie i transport ładunków inżynierowie usługa "w okresie obowiązywania subskrypcji, jak również usługi tłumaczeń ustnych dla inżyniera (-ów).
